变压器负序过电流保护的原理图解

发布时间：

2022-08-05

来源：

电气圈

变压器负序过电流保护的原理图解

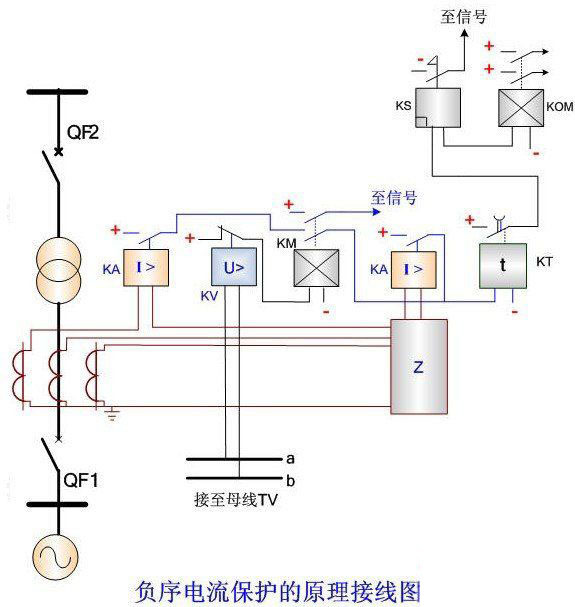

1、变压器负序过电流保护的原理接线图

2、保护装置组成
由电流继电器和负序电流滤过器Z以及一套低电压启动的过电流保护组成。

3、负序电流保护的起动电流按以下条件选择。

(1)躲开变压器正常运行时负序电流滤过器出口的最大不平衡电流，其值一般为(0.1～0.2)I。

(2)躲开线路一相断线时引起的负序电流。

(3)与相邻元件上的负序电流保护在灵敏度上配合。
