认识电力变压器的铁心组成部分

发布时间：

2022-08-03

来源：

电气圈

有关电力变压器的铁心组成部分，电力变压器的铁心是由0.35mm厚的冷轧硅钢片叠成，本文介绍了电力变压器的铁心组成、铁心排列方法、铁心斜切叠装法等知识。

电力变压器的铁心组成
电力变压器的铁心是由0.35mm厚的冷轧硅钢片叠成。

图示是单相变压器铁心叠法，偶数层刚好压着奇数层的接缝，从而减少了磁路和磁阻，使磁路便于流通。

图示是三相芯式变压器的铁心排列法，主要使叠缝相互交叠，从而减少磁路的磁阻。

图示为常用的铁心斜切叠装法。三相芯式变压器的三个铁心柱在一个平面内，中间一个铁心柱铁轭较短，磁阻更小。

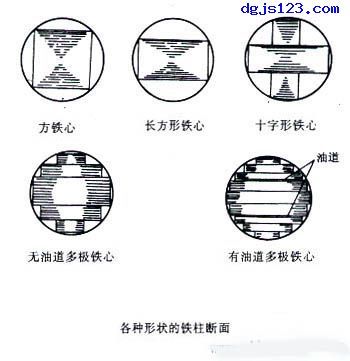

图示为变压
