10kV及以下客户受电工程竣工检验（电力滤波装置）

发布时间：

2022-08-01

来源：

电气圈

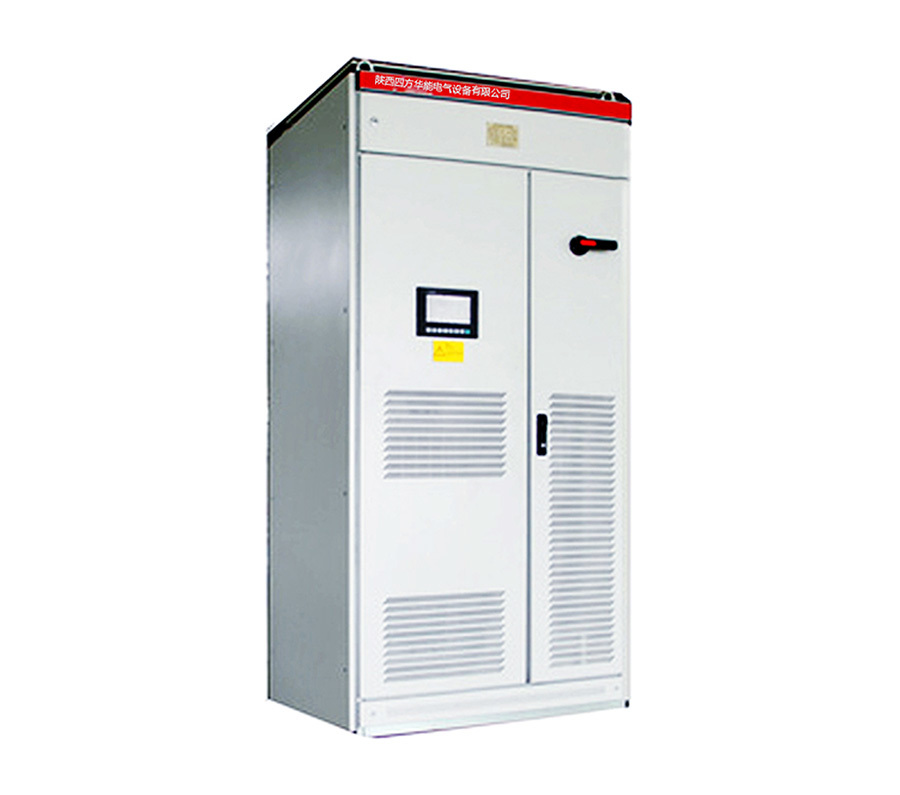

电力滤波装置

1、检验项目

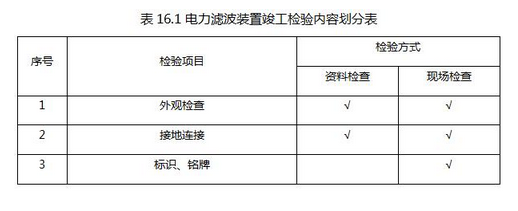

电力滤波装置竣工检验内容按表16.1进行划分。

10kV及以下客户受电工程竣工检验（电力滤波装置）

2、检查资料

检查资料包括：

1．工程竣工图；

2．设计变更证明文件；

3．施工、试验单位委托书；

4．施工及试验单位资质证明；

5．施工单位工程施工记录、自检报告；

6．建设单位（监理单位）工程验收报告；

7．电力滤波装置安装记录及调试报告。

8．电气设备交接试验报告；

9．成套设备的型式试验报告；

10．产品合格证、出厂试验报告、产品说明书。

3、技术要求

1．外观检查

1）滤波装置及滤波装置内金属部件的外表应有良好的防腐蚀层，且色泽均匀，无明显的流痕、划痕、凹陷、污垢、防腐蚀层脱落和锈蚀等缺陷；绝缘子无损伤，各配套件无渗油、外壳无变形；用量具按GB50227－2008《工业企业厂界噪音标准》的要求检验有关的尺寸。

2）滤波装置的布置和安装设计，应利于通风散热、运行巡视、便于维护检修和更换设备。

3）户外布置的滤波装置，应考虑防止凝露引起污闪事故的措施；户内滤波装置和配电开关柜，不宜同室布置。

4）滤波装置中的铜、铝导体连接，应采取装设铜铝过渡措施。

5）滤波装置应设置巡视及检修通道；其宽度（净距）不宜小于1200mm；巡视通道与滤波装置间应设置网状遮拦；滤波装置的构架应牢固，焊接部位的焊缝应平整，无焊穿、裂纹、咬边、溅渣、气孔、夹渣等现象。

6）滤波装置的熔断器、滤波电抗器、滤波电容器、避雷器等安装布置应符合相关标准规定和设计图纸。

2．接地连接

1）电力滤波装置的接地系统应符合GB/T50065-2011《交流电气装置的接地设计规范》的要求，开关设备外壳等可能触及的金属部件均应可靠接地，地网接地电阻不大于4Ω。

2）水平地极驳接点，水平面与垂地极连接点必需电焊焊接，接口长度不得小于120mm，焊接厚度不小于8mm，焊接处要除渣并涂防锈漆。

3）引出地面的Ф16圆钢必须引至每一设备及构架处。

4）地线Ф16圆钢引出点必须从两侧引至箱体接地排，引出长度大于200mm。

5）明敷的接地导体（线）表面应涂15mm～100mm宽度相等的绿色和黄色相间的条纹。

3．标识、铭牌

安全标志、标示悬挂正确完备。

装置,有源电力滤波器,滤波器,电力滤波器
