单相芯式电力变压器铁心及绕组

发布时间：

2022-07-30

来源：

电气圈

有关单相芯式电力变压器铁心及绕组的知识，绕组套装在变压器铁心柱上，低压绕组在内层，高压绕组套装在低压绕组外层，便于绝缘。

电力变压器铁心及绕组
变压器绕组一般为绝缘扁铜线或绝缘圆铜线在绕线模上绕制而成。

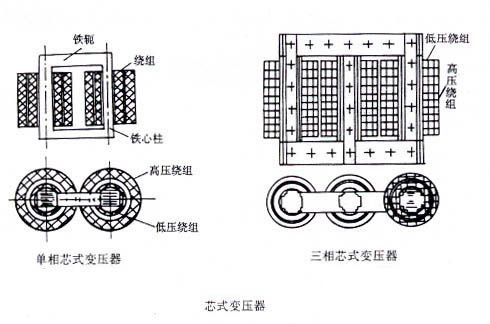

图1，单相芯式变压器铁心及绕组。

绕组套装在变压器铁心柱上，低压绕组在内层，高压绕组套装在低压绕组外层，以便于绝缘。
