变压器零序电流保护的接线图与原理分析

发布时间：

2022-07-30

来源：

电气圈

     有关变压器零序电流保护的接线图，零序电流保护的动作电流，需要大于该侧出线零序电流保护后备段的动作电流，零序电流保护不动作发生接地短路时出现零序电流。

变压器零序电流保护原理接线图
对大电流接地系统中的变压器装设的接地零序电流保护，作为变压器主保护的后备保护及相邻元件接地短路的后备保护。

正常情况下，3Io=0，TA中没有电流通过，零序电流保护不动作发生接地短路时出现零序电流，当它大于保护的动作电流时，电流继电器KA动作，经KT延时后，跳开变压器两侧断路器。

零序电流保护的动作电流，应大于该侧出线零序电流保护后备段的动作电流。保护的动作时限也要比后者大一个Δt。

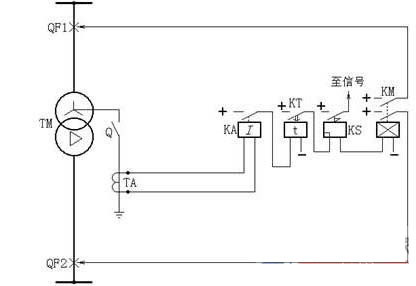

图1 变压器零序电流保护原理接线图
